Если вы интересуетесь современным управлением светом, то наверняка встречали аббревиатуру DALI. В этой статье мы простыми словами разберём, что такое DALI, как он работает, какие бывают версии и какие светильники для него подходят — без лишней теории, только то, что нужно знать покупателю. А во второй части честно расскажем о нашем собственном опыте монтажа DALI на реальном объекте: о его капризности, минусах и проблемах, с которыми мы столкнулись.
Что такое DALI и как он работает
DALI расшифровывается как Digital Addressable Lighting Interface — «цифровой адресуемый интерфейс управления освещением». Если коротко, это специальный протокол, придуманный именно для управления светом. Его главная особенность — слово «адресуемый»: каждый светильник на линии получает собственный цифровой адрес, и контроллер может обращаться к нему персонально.
За счёт этого с DALI можно делать то, что обычным выключателем недостижимо:
- плавно регулировать яркость каждого светильника по отдельности;
- объединять светильники в группы и управлять группой одной командой;
- создавать световые сцены (например, «кино», «ужин», «работа») и переключать их одним нажатием;
- на современных светильниках — менять цветовую температуру от тёплого к холодному;
- получать обратную связь: система «видит», какие светильники на линии есть и в каком они состоянии.
Физически всё это работает по простой двухпроводной линии — её называют шиной DALI. По этим двум проводам идёт и питание управляющего сигнала, и сами команды. Важный плюс для монтажника: шина не боится полярности — два провода управления можно подключать как угодно, перепутать «плюс» и «минус» здесь нельзя.
Какие бывают версии DALI
Чтобы не запутаться при выборе светильников, полезно понимать, какие редакции протокола существуют.
- DALI (первая версия, DALI-1). Исходный стандарт. В нём были описаны в основном сами светильники и их драйверы, а устройства ввода — кнопки, датчики, контроллеры — каждый производитель делал по-своему. Из-за этого оборудование разных брендов не всегда дружило между собой.
- DALI-2. Современная и наиболее распространённая сегодня редакция. Здесь стандартизировали уже и устройства ввода (датчики, кнопки, контроллеры), а само оборудование проходит обязательную сертификацию. Это заметно улучшило совместимость техники разных производителей. Если выбираете DALI сегодня — ориентируйтесь именно на маркировку DALI-2.
- D4i. Расширение поверх DALI-2, рассчитанное на «умные» светильники: встроенная диагностика, учёт наработки и часов работы, питание датчиков прямо с шины. Чаще встречается в уличном и коммерческом освещении.
Для обычного покупателя вывод простой: ищите на коробке или в характеристиках надпись DALI-2 — это даст наилучшую совместимость.
Какие светильники подходят для DALI

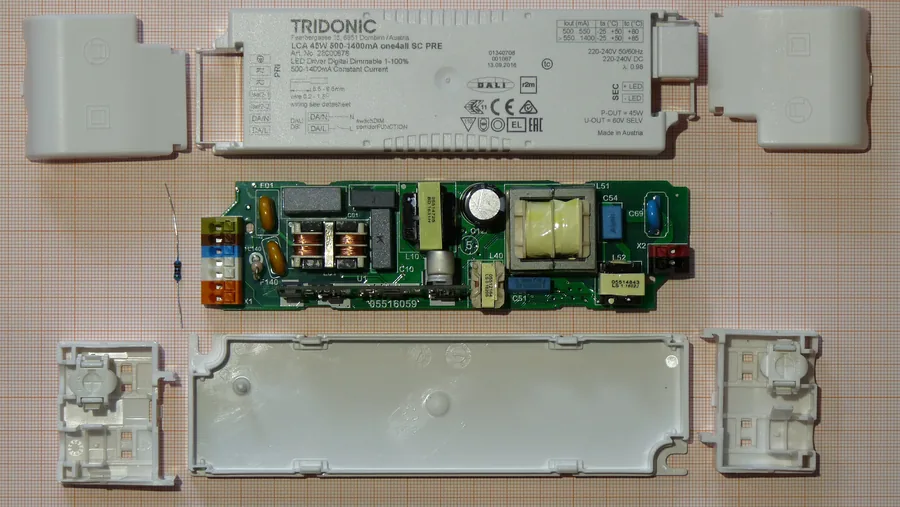

Подойдёт любой светильник, у которого драйвер (или ЭПРА) имеет вход DALI. Понять это просто — на корпусе светильника или в его характеристиках будет указано DALI либо DALI-2. Это могут быть:
- LED-панели для офисов и квартир;
- трековые и линейные (магнитные) светильники;
- встраиваемые downlight и споты;
- светодиодные ленты с DALI-драйвером.
А вот обычный диммируемый светильник без DALI-входа к шине просто так не подключить — ему нужен драйвер с поддержкой протокола. Поэтому при покупке светильников этот момент уточняют заранее.
Как подключается DALI и что нужно для этого
Схема в самом простом виде выглядит так:
- Контроллер (мастер шины) — «мозг», который раздаёт команды светильникам. В системе умного дома эту роль выполняет модуль DALI, подключённый к основному контроллеру.
- Блок питания шины DALI — отдельное устройство. Сама шина питается напряжением около 16 вольт, и для неё нужен специальный блок питания с током обычно до 250 мА. Важно не путать его с блоком питания самих светильников: этот блок запитывает только управляющую линию.
- Светильники с DALI-драйверами — их подключают к двум проводам шины параллельно.

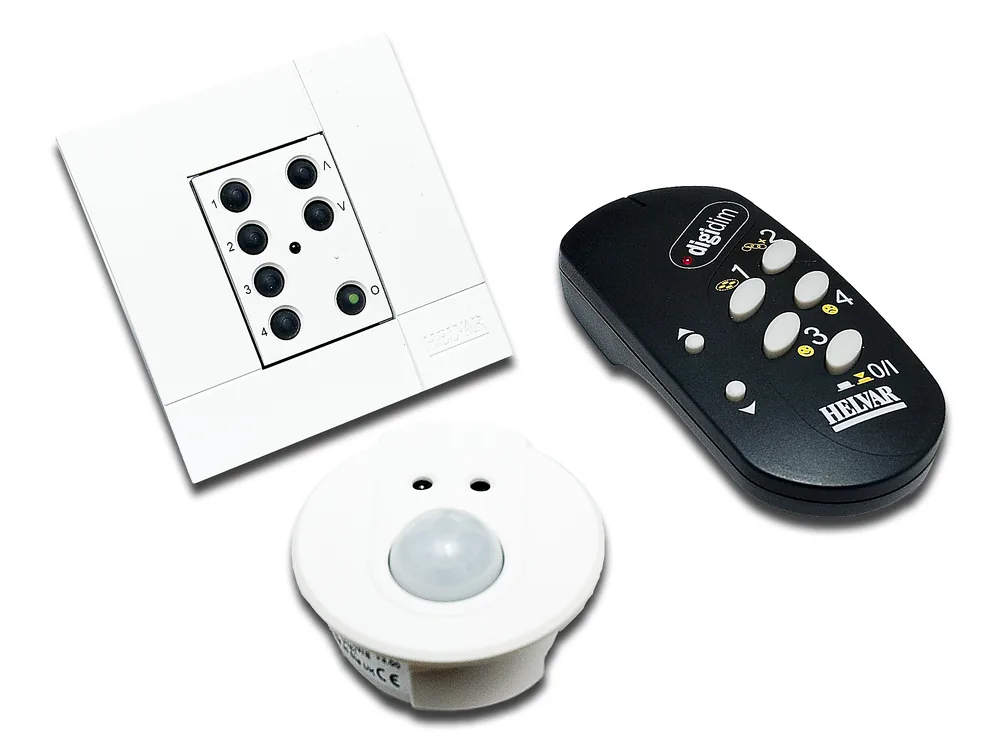

- Устройства ввода — датчики движения, освещённости, кнопки (опционально).
Есть и важные ограничения, о которых стоит знать заранее. К одной шине DALI можно подключить до 64 устройств (адресов) — если светильников больше, разводят несколько отдельных шин, каждая со своим блоком питания. Суммарная длина линии ограничена примерно 300 метрами, а сечение провода подбирают так, чтобы падение напряжения на шине оставалось в допустимых пределах.
В системе умного дома ELX-Device для работы с освещением по этому протоколу используется отдельный модуль диммирования DALI-2 на 8 каналов — он подключается к основному контроллеру и берёт на себя управление светильниками на шине.
Наш опыт работы с DALI: минусы и проблемы
Теперь — честная вторая часть, ради которой во многом и написана эта статья. Расскажем, с чем мы реально столкнулись на одном из объектов.
У нас был объект, где мы настраивали DALI. Там было две шины: на одной — 48 светильников, на другой — 52. И сразу скажем главное: DALI оказался очень капризным именно в физическом подключении проводов.
Когда мы попытались инициализировать шину и найти на ней все устройства, обнаружились далеко не все светильники. Ни на одной, ни на другой шине система не увидела полного количества. При этом с самим контроллером всё было в порядке — он работал исправно. Мы заранее купили два отдельных специальных блока питания для шины DALI на 16 вольт и 250 мА. Но при сканировании результат был стабильно неполным: вместо 48 светильников находилось около 22, а на второй шине вместо 52 — примерно столько же, около половины.
Чего мы только не пробовали — ничего не помогало. Сначала грешили на контроллер, думали, что дело в нём. Но постепенно догадка свелась к тому, что проблема в подключениях. Прозвонили шины: питание везде 16 вольт, серьёзных просадок нет, по проводам всё вроде бы нормально.
Важно. DALI у нас был уже не первый проект, и мы знали, что эти светильники очень капризны и могут отходить сами по себе. Если это, например, трековый светильник, то со временем — от микровибраций или окисления контакта — он может просто отвалиться от шины. Даже если сегодня светильник работает, завтра он может уже не отвечать, потому что произошло отключение по контакту.
Лечится это, к сожалению, только руками: нужно брать лестницу, подниматься к потолку и пошевелить каждый светильник. В нашем случае пришлось пройтись буквально по всем светильникам, каждый подвигать — и только после этого удалось инициализировать всю шину целиком и увидеть все устройства.
Выводы: на что обратить внимание при выборе DALI
Если вы решите делать освещение на DALI, имейте в виду главное — работать с ним нужно очень аккуратно, и заниматься этим должны профессионалы. Из нашего опыта:
- подключение должно быть качественным — все соединения желательно паять, а не скручивать;
- никаких окислений, скруток и «времянок» на шине быть не должно;
- закладывайте время на пусконаладку — на большом объекте поиск «потерявшихся» светильников может занять не один час.
И наше личное мнение: DALI — это дорогой протокол. Как только на коробке со светильником появляется надпись DALI, его стоимость возрастает в разы. При этом качество и удобство, на наш взгляд, не настолько превосходят альтернативы, чтобы переплата всегда была оправдана. Это не значит, что DALI плох — у него есть своя ниша, — но идти в него стоит с открытыми глазами и пониманием его капризности.
